25.4.1 Uma típica operação de serviços do Preboot Services

Uma típica operação do Preboot Services flui da seguinte maneira:

Além de usar o PXE para automação, você também pode executar a pré-inicialização manualmente usando um dos seguintes itens:

•    Menu do Preboot Services (se já estiver habilitado para o dispositivo)
• CD ou DVD inicializável do Preboot Services:
• Partição do ZENworks:

Para obter mais informações, consulte a Section 27.4.2, Executando tarefas manuais de criação de imagens.

25.4.2 Ilustrando os processos do Preboot Services

As ilustrações a seguir mostram a interação entre um dispositivo cliente do Preboot Services (PXE) e um imaging server do Preboot Services, começando no ponto em que o dispositivo PXE é ligado e inicia o processo de inicialização e terminando no ponto em que o trabalho de criação de imagens é iniciado nesse dispositivo.

O exemplo a seguir pressupõe que os dispositivos clientes e os imaging servers estejam no mesmo segmento de rede.

Fase 1: Iniciando o processo

Dependendo da configuração ou não do novell-proxydhcp no mesmo servidor que o DHCP padrão ou em um servidor diferente, o processo de criação de imagens começa de forma diferente. As seções a seguir ilustram como o processo começa para cada configuração, e as fases ilustradas em Fases 2 a 8: Continuando o processo são as mesmas para ambas.

• DHCP padrão e Novell Proxy DHCP configurados em servidores separados
• DHCP padrão e Novell Proxy DHCP configurados no mesmo servidor: Parte A
• DHCP padrão e Novell Proxy DHCP configurados no mesmo servidor: Parte B

DHCP padrão e Novell Proxy DHCP configurados em servidores separados

Neste exemplo, o servidor DHCP e o imaging server do Preboot Services são dois servidores separados na rede.

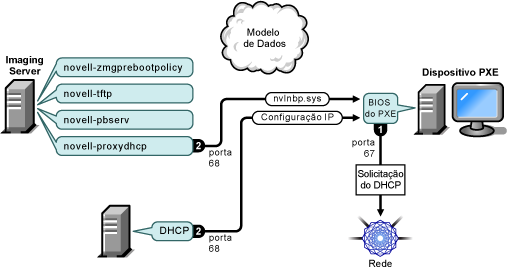

Figure 25-1 Configuração de DHCP em servidores separados

Processos:

1. Quando o dispositivo é inicializado, o BIOS do PXE emite uma solicitação ao DHCP com extensões de PXE. A solicitação está sendo transmitida na porta 67.
2. O servidor DHCP responde com informações sobre a configuração IP na porta 68, e o servidor Proxy DHCP responde na porta 68 com o nome do programa de protocolo de boot (nvlnbp.sys) e o endereço IP do daemon TFTP onde pode ser encontrado.
3. Continue em Fases 2 a 8: Continuando o processo.

DHCP padrão e Novell Proxy DHCP configurados no mesmo servidor: Parte A

Neste exemplo, o servidor DHCP e o imaging server do Preboot Services são configurados no mesmo servidor na rede. Consulte DHCP padrão e Novell Proxy DHCP configurados no mesmo servidor: Parte B para obter a segunda parte deste exemplo.

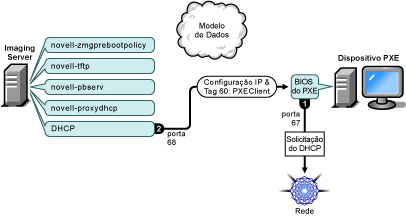

Figure 25-2 Configuração DHCP no mesmo servidor, parte A

Processos:

1. Quando o dispositivo é inicializado, o BIOS do PXE emite uma solicitação ao DHCP com extensões de PXE. A solicitação está sendo transmitida na porta 67.
2. O servidor DHCP responde com informações sobre a configuração IP na porta 68, inclusive tag 60 para PXEClient, que indica que o novell-proxydhcp está sendo executado no mesmo servidor.

DHCP padrão e Novell Proxy DHCP configurados no mesmo servidor: Parte B

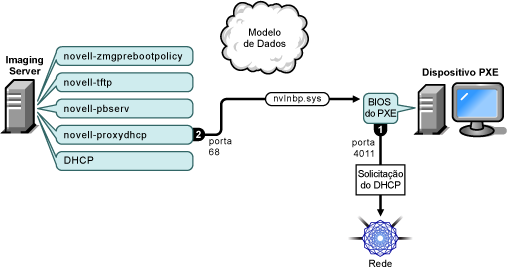

Figure 25-3 Configuração DHCP no mesmo servidor, parte B

Processos:

1. Quando o dispositivo identifica o tag 60 na resposta do DHCP, o BIOS do PXE emite novamente a solicitação DHCP na porta 4011.
2. O servidor Proxy DHCP responde na porta 68 com o nome do programa de protocolo de boot (nvlnbp.sys) e o endereço IP do daemon TFTP onde pode ser encontrado.
3. Continue em Fases 2 a 8: Continuando o processo.

Fases 2 a 8: Continuando o processo

As seções a seguir explicam como o processo do Preboot Services continua após a Fase 1:

• Fase 2
• Fase 3
• Fase 4
• Fase 5
• Fase 6
• Fase 7
• Fase 8

Fase 2

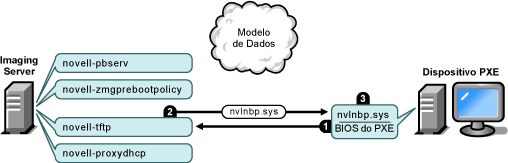

Figure 25-4 Fase 2 do processo do Preboot Services

Processos:

1. O BIOS do PXE solicita nvlnbp.sys do servidor TFTP.
2. O servidor TFTP envia nvlnbp.sys para o dispositivo PXE.
3. O dispositivo PXE carrega nvlnbp.sys na memória.

Fase 3

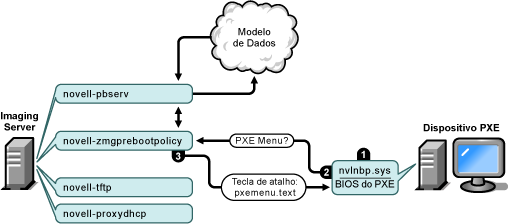

Figure 25-5 Fase 3 do processo do Preboot Services

Processos:

1. A detecção de hardware é realizada pelo nvlnbp.sys, que faz a leitura dos dados seguros para imagens.
2. O nvlnbp.sys solicita a configuração do Menu do Preboot Services do modelo de dados por meio do daemon novell-zmgprebootpolicy.
3. O daemon novell-zmgprebootpolicy retorna a configuração do Menu do Preboot Services. Nesse caso, o menu descrito no arquivo pxemenu.txt é exibido quando um usuário pressiona a tecla de atalho.

Fase 4

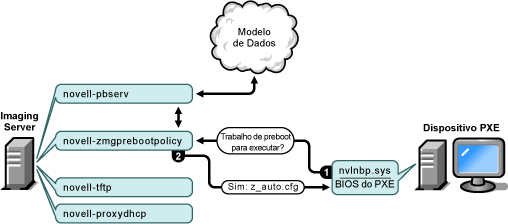

Figure 25-6 Fase 4 do processo do Preboot Services

Processos:

1. Supondo que o Menu do Preboot Services não seja exibido, o dispositivo solicitará o modelo de dados (via novell-zmgprebootpolicy) se algum trabalho for designada.
2. Supondo que um trabalho seja designado, o daemon novell-zmgprebootpolicy responderá com o nome do arquivo de configuração a ser usado na pré-inicialização (z_auto.cfg neste exemplo).

Fase 5

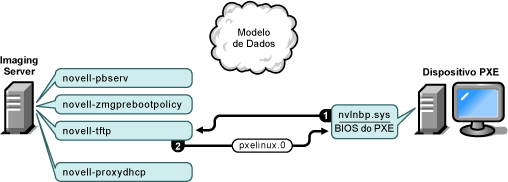

Figure 25-7 Fase 5 do processo do Preboot Services

Processos:

1. O dispositivo PXE solicita pxelinux.0 do servidor TFTP.
2. O servidor TFTP envia pxelinux.0 para o dispositivo.

Fase 6

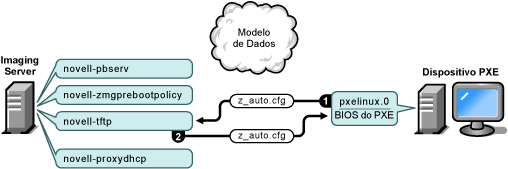

Figure 25-8 Fase 6 do processo do Preboot Services

Processos:

1. O pxelinux.0 substitui o nvlnbp.sys na memória e solicita o z_auto.cfg do servidor TFTP.
2. O servidor TFTP envia o arquivo z_auto.cfg para o dispositivo.

Fase 7

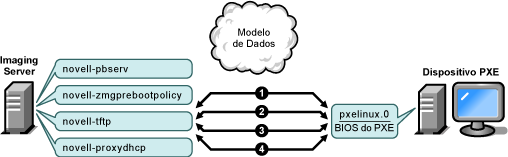

Figure 25-9 Fase 7 do processo do Preboot Services

Processos:

1. O pxelinux.0 solicita e recebe o /boot/kernel do servidor TFTP.
2. O pxelinux.0 solicita e recebe o /boot/initid do servidor TFTP.
3. O pxelinux.0 solicita e recebe o /boot/root do servidor TFTP.
4. O pxelinux.0 solicita e recebe /boot/updateDrivers.tzg do servidor TFTP, mas é negado, porque o arquivo não existe (ele é usado para fornecer atualizações de software após o lançamento).

Fase 8

Figure 25-10 Fase 8 do processo do Preboot Services

Processos:

1. O SUSE Linux Enterprise Server (SLES) 9 SP1 é carregado e executado no dispositivo.
2. O Mecanismo do Imaging do ZENworks (img) solicita os detalhes sobre o trabalho designado ao Preboot Services e o realiza.
3. A imagem é inserida no dispositivo, e a reinicialização é automática.
