75.3 ZENworks 7 桌面管理中的庫存資料庫綱要

以下小節將描述要在 ZENworks 7 桌面管理中使用的資料庫綱要類別以及為 CIM 綱要建立的延伸和關聯。這些延伸將 ZENworks 或 ManageWise 作為其綱要名稱。ZENworks.classname 指在 ZENworks 綱要中延伸的類別，而 ManageWise.classname 指在 ManageWise 綱要中延伸的類別。

以下各節可協助您瞭解 ZENworks 7 桌面管理資料庫綱要：

75.3.1 ZENworks 7 桌面管理中 CIM 綱要實作的實例研究

以下情況描述包含兩個具有指定岔斷號碼之並列埠的保存工作站。

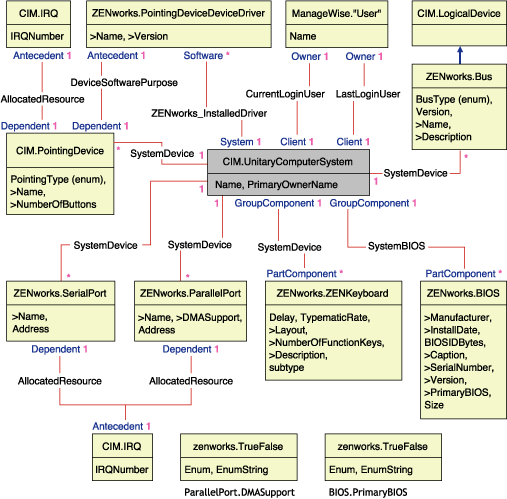

在以下綱要圖中，CIM.UnitaryComputerSystem 代表受管理的庫存系統。

在此圖解中，類別 CIM.PointingDevice 使用關聯 CIM.SystemDevice 關聯至 CIM.UnitaryComputerSystem (SystemDevice.GroupComponent 指向 CIM.UnitaryComputerSystem，SystemDevice.PartComponent 指向 CIM.PointingDevice)。兩個類別之間的關係是一對多。這表示電腦系統可以具有多個指向設備。

類別 CIM.IRQ 使用關聯 CIM.AllocatedResource 關聯至 CIM.PointingDevice。Dependent 指向 CIM.PointingDevice，Antecedent 指向 CIM.IRQ。

類別 ZENworks.ZENKeyboard 使用關聯 CIM.SystemDevice 關聯至 CIM.UnitaryComputerSystem (SystemDevice.GroupComponent 指向 CIM.UnitaryComputerSystem，SystemDevice.PartComponent 指向 ZENworks.ZENKeyboard)。兩個類別之間的關係是一對一。這表示電腦系統僅可以具有一個鍵盤。

類別 ZENworks.BIOS 使用關聯 CIM.SystemBIOS 關聯至 CIM.UnitaryComputerSystem (SystemDevice.GroupComponent 指向 CIM.UnitaryComputerSystem，SystemBIOS.PartComponent 指向 ZENworks.BIOS)。兩個類別之間的關係是一對一。這表示電腦系統僅可以具有一個 BIOS。

類別 CIM.ZENworks.ParallelPort 使用關聯 CIM.SystemDevice 關聯至 CIM.UnitaryComputerSystem (SystemDevice.GroupComponent 指向 CIM.UnitaryComputerSystem，SystemDevice.PartComponent 指向 CIM.ZENworks.ParallelPort)。兩個類別之間的關係是一對多。這表示電腦系統可以具有多個並列埠。

類別 ZENworks.BUS 使用關聯 CIM.SystemDevice 關聯至 CIM.UnitaryComputerSystem (SystemDevice.GroupComponent 指向 CIM.UnitaryComputerSystem，SystemDevice.PartComponent 指向 ZENworks.BUS)。兩個類別之間的關係是一對多。這表示電腦系統可以具有多個匯流排。

類別 ManageWise.User 使用 CurrentLoginUser 和 LastLoginUser 關聯至 CIM.UnitaryComputerSystem。在 CurrentLoginUser 關聯中，使用者的特定實例是目前登入保存工作站的使用者。在 LastLoginUser 關聯中，使用者的特定實例是上一次登入保存工作站的使用者。

類別 CIM.IRQ 使用關聯 CIM.AllocatedResource 關聯至 CIM.ParallelPort。Dependent 指向 CIM.ParallelPort，Antecedent 指向 CIM.IRQ。

綱要圖說明以下內容：

電腦系統管理的所有元件均表示為從 UnitaryComputerSystem 類別建立的關聯。兩個類別之間的參考類型 (1..n、1..1) 均帶有標記。
那些沒有綱要名稱的關聯將視為 CIM 綱要。
有三個 ZENworks.ParallelPort 實例使用三個 CIM.SystemDevice 關聯實例，來關聯至一個 CIM.UnitaryComputerSystem 實例。CIM.SystemDevice.GroupComponent 參考 UnitaryComputerSystem，CIM.SystemDevice.PartComponent 參考 ParallelPort。

這稱為 1 對 n 物件參考關係，並在圖解中描述為 1..*。同樣地，ParallelPort 的每個實例均具有對應的 CIM.IRQ 實例，以用於指定連接埠的 IRQ。這是一對一關係，並描述為 1..1。

所有其他類別遵循類似的表示方法。如需其他類別的綱要圖，請參閱ZENworks 7 桌面管理中之 CIM 和延伸綱要的綱要圖。

75.3.2 綱要圖的圖例

用於讀取綱要圖的圖例如下：

類別名稱包含在將類別名稱作為標題的方塊中，並且屬性名稱位於該方塊中。
以紅線連接使用一種關聯類別的兩個類別。
藍線表示類別承襲階層。箭頭所指的類別是從其發出承襲的類別。發出箭頭的類別是承襲的類別。
關聯類別名稱顯示在連接兩個類別的線中。
關聯類別的參考標示在關聯類別的任一側。

如需 CIM 綱要的說明，請參閱 DMTF 網站上的 CIM 2.2 綱要規格。

75.3.3 ZENworks 7 桌面管理中之 CIM 和延伸綱要的綱要圖

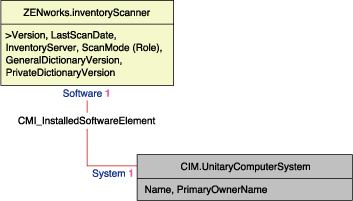

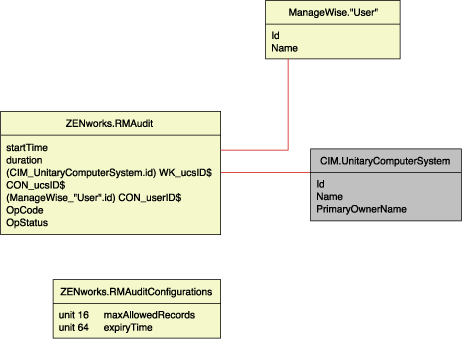

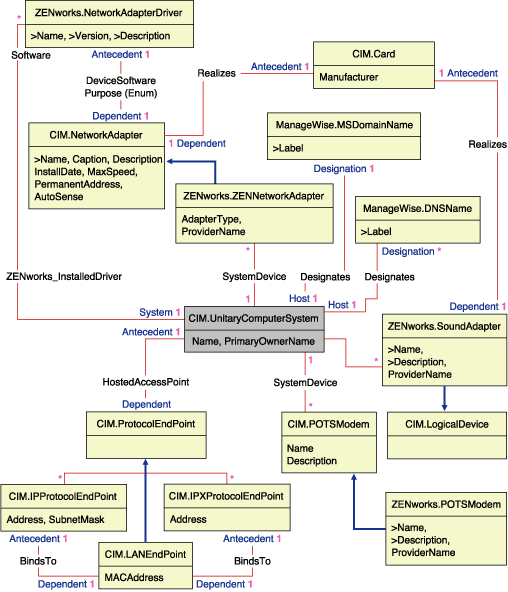

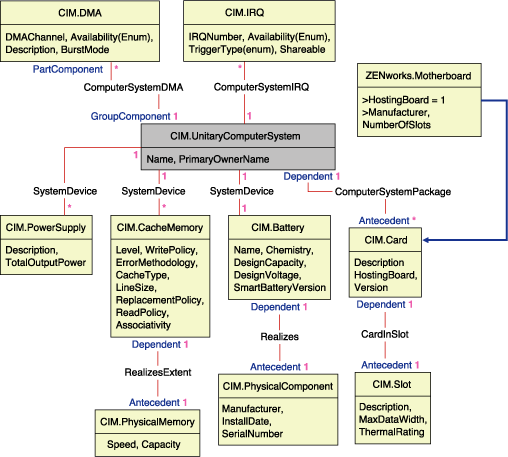

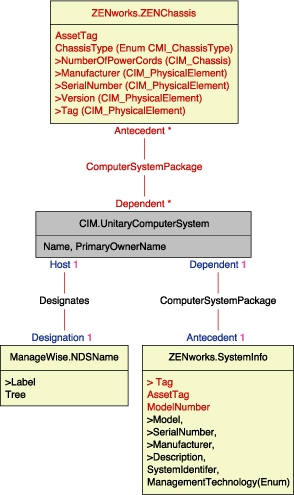

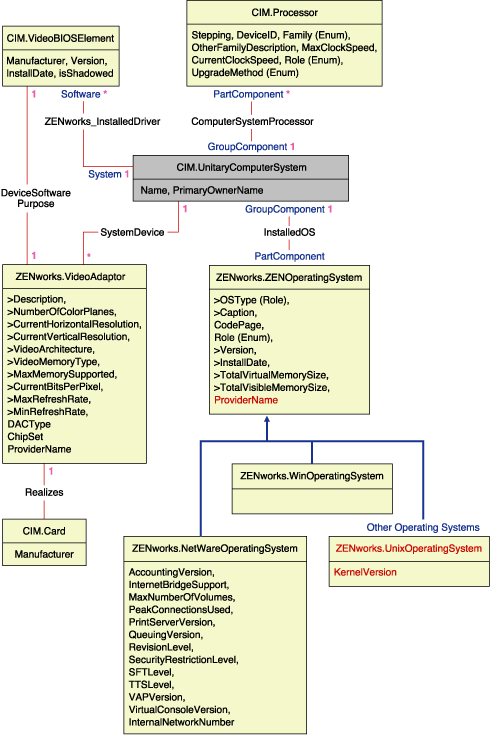

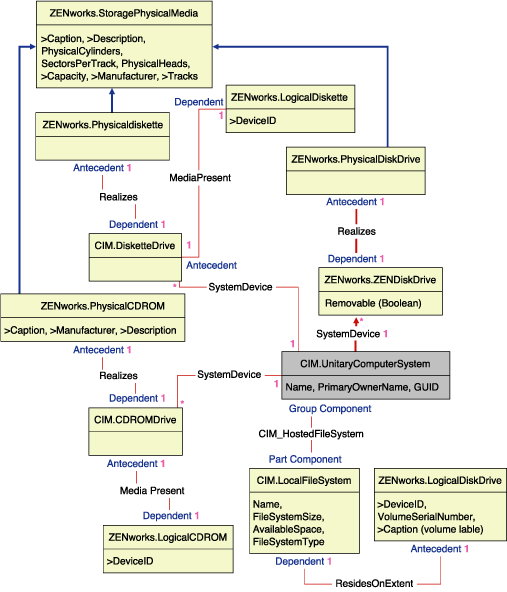

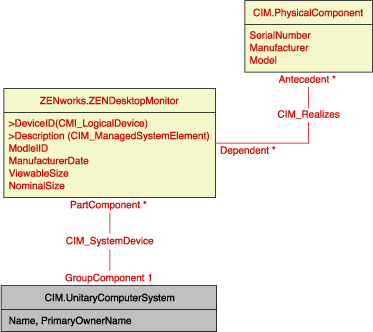

以下 CIM 和延伸綱要的綱要圖展示了 ZENworks 7 桌面管理中庫存資料庫的模型。

75.3.4 自訂庫存綱要

在資料庫中，自訂庫存屬性具有以下修飾詞：

表 75-1 自訂庫存屬性的修飾詞

識別字	描述
名稱	自訂屬性的名稱
值	為自訂屬性指定的值
類型	自訂屬性的資料類型。ZENworks 7 桌面管理將所有自訂屬性僅視為「字串」類型。
類別名稱	自訂屬性所關聯的庫存類別 (表)。
實例	為指定自訂屬性指定的值數量。在 ZENworks 7 桌面管理中，您無法為自訂屬性指定多個值。
ID	自訂屬性所關聯之庫存物件的 ID (id$)。
CID	自訂屬性名稱的唯一 ID。

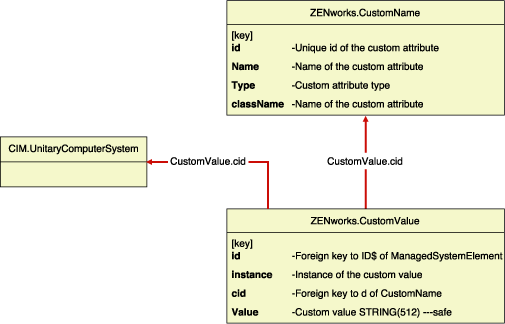

自訂庫存資訊儲存在兩個表中：ZENworks.CustomName 和 Zenworks.CustomValue。

ZENworks.CustomName 表包含屬性名稱、ID、類型 (未使用) 和類別名稱。當儲存新自訂屬性時，屬性 ID 會自動遞增。

ZENworks.CustomName 表的範例如下：

ID	名稱	類別名稱
1	Cost	ZENworks.VideoAdapter
2	ProductUnit	CIM.UnitaryComputerSystem

Zenworks.CustomValue 表包含物件實例 ID、屬性值和所關聯之自訂屬性名稱的參考。在 CustomValue 表中，對於庫存物件的不同實例 (不是該庫存物件的同一實例)，自訂屬性可以有多個值。

Zenworks.CustomValue 表的範例如下：

ID	實例	CID	值
28147497671065605	1	1	200.39
28147497671065606	1	1	345
69147497671045662	1	2	BAY-2

在上述範例中，CustomName 表有兩個自訂屬性 Cost 和 ProductUnit。CustomValue 表中有三列；其中兩列描述視訊介面卡的成本，第三列是直接為 ComputerSystem 指定之 ProductUnit 屬性的值。

75.3.5 軟體庫存綱要

以下軟體綱要圖展示了 ZENworks 7 桌面管理中庫存資料庫的模型。在以下綱要圖中，CIM.UnitaryComputerSystem 代表受管理的庫存系統。

如需有關這些表的更多資訊，請參閱節 N.0, ZENworks 7 桌面管理庫存屬性。

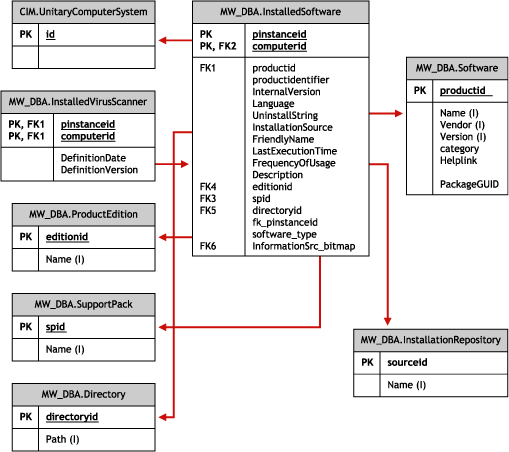

在以上圖解中，類別 MW_DBA.Software 使用關聯 MW_DBA.InstalledSoftware 關聯至 CIM.UnitaryComputerSystem (MW_DBA.InstalledSoftware.ComputerSystem 指向 CIM.UnitaryComputerSystem，MW_DBA.InstalledSoftware.ProductID 指向 MW_DBA.Software)。兩個類別之間的關係是一對多。這表示電腦系統可以具有多條軟體資訊。

MW_DBA.InstalledSoftware 關聯具有針對下表的外部識別碼參考：ProductEdition、SupportPack、Directory 和 Installation Repository。

MW_DBA.InstalledVirusScanner 從 MW_DBA.InstalledSoftware 承襲軟體資訊和病毒特定資訊，例如定義日期和定義版本。

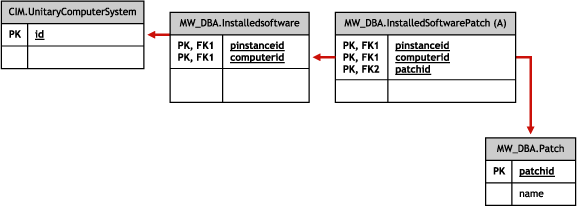

在以上圖解中，類別 MW_DBA.Patch 使用關聯 MW_DBA.InstalledSoftwarePatch 關聯至 MW_DBA.InstalledSoftware (MW_DBA.InstalledSoftwarePatch.pinstanceID 指向 MW_DBA.InstalledSoftware，MW_DBA.InstalledSoftwarePatch.PatchID 指向 MW_DBA.Patch)。兩個類別之間的關係是一對多。這表示軟體可以具有零條或多條升級檔資訊。

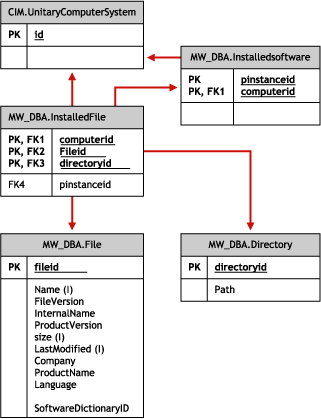

在以上圖解中，類別 MW_DBA.File 使用關聯 MW_DBA.InstalledFile 關聯至 MW_DBA.InstalledSoftware (MW_DBA.InstalledFile.pinstanceID 指向 MW_DBA.InstalledSoftware，MW_DBA.InstalledFile.fileID 指向 MW_DBA.File)。兩個類別之間的關係是一對多。這表示軟體可以具有零條或多條檔案資訊。

在此圖解中，類別 MW_DBA.Directory 使用關聯 MW_DBA.InstalledFile 關聯至 MW_DBA.InstalledSoftware (MW_DBA.InstalledFile.pinstanceID 指向 MW_DBA.InstalledSoftware ，MW_DBA.InstalledFile.DirectoryID 指向 MW_DBA.Directory)。

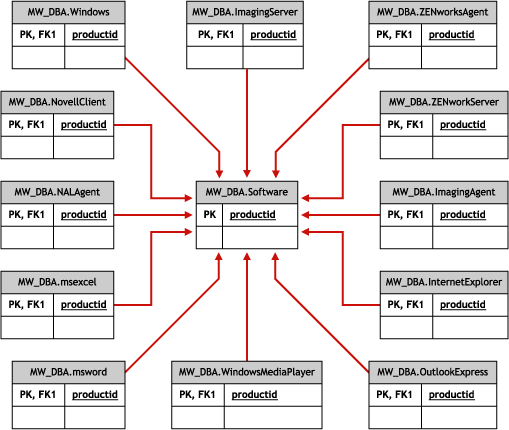

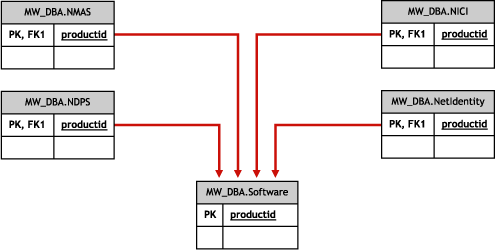

在以上圖解中，MW_DBA.MSoffice 從 MW_DBA.SOftware 承襲軟體資訊。此子類別會直接取得 MS Office 資訊。這也適用於以下類別：

mw_dba.zfdserver	mw_dba.zfdinventoryserver	mw_dba.zfdagent
mw_dba.zfsserver	mw_dba.zfdinventoryagent	mw_dba.zfsagent
mw_dba.zfsinventoryserver	mw_dba.mspowerpoint	mw_dba.msphotodraw
mw_dba.zfsinventoryagent	mw_dba.msoutlook	mw_dba.zfdwsmanager
mw_dba.zfsrmserver	mw_dba.msaccess	mw_dba.zfdwsimportserver
mw_dba.zfsrmagent	mw_dba.mspublisher	mw_dba.zfdinvdbserver
mw_dba.zfdrmserver	mw_dba.msfrontpage	mw_dba.zfsinvdbserver
mw_dba.zfdrmagent	mw_dba.msinfopath	mw_dba.zfdinvxmlproxyserver
mw_dba.zfsinvxmlproxyserver	mw_dba.zfdimagingagent	mw_dba.zfdimagingserver
mw_dba.zfdnalagent	mw_dba.zfdnalserver	mw_dba.zfdnaldb
mw_dba.middletier	mw_dba.zfsmmsserver	mw_dba.zfspds
mw_dba.zfspxeserver	mw_dba.zfsmmssrvmgmtagent	mw_dba.zfsmmstrafficanalysisagent
mw_dba.zfsmmsadctrendingagent	mw_dba.zfspdsdb	mw_dba.zfhserver
mw_dba.zfhaccesspoin	mw_dba.zfhdesktopsync

在以上圖解中，MW_DBA.DiskUsage 具有 CIM.UnitaryComputerSystem.ID 的 computerID 欄外部識別碼參考。MW_DBA.DiskUsage 表包含磁碟總使用率和副檔名。

75.3.6 庫存資料庫查詢範例

以下是從 ZENworks 7 桌面管理庫存資料庫取回庫存資訊的查詢範例。

請參閱ZENworks 7 桌面管理中之 CIM 和延伸綱要的綱要圖中的綱要圖，以找到關聯的綱要類別和屬性資訊。

從資料庫取回所有保存工作站的名稱和 ID，並將其置於已註冊這些工作站的 Novell eDirectory™ 樹狀結構中。查詢如下：
```
SELECT
```
```
u.id$, u.name, m.tree
```
```
FROM
```
```
ManageWise.NDSName m,
```
```
CIM.UnitaryComputerSystem u,
```
```
ManageWise.Designates s
```
```
WHERE
```
```
s.Designation=m.id$ AND s.Host=u.id$;
```
在以上查詢中，樹狀結構名稱是電腦系統名稱的一部分。

取回資料庫中所有保存工作站的資產標籤、製造商和型號。查詢如下：

SELECT

m.AssetTag,

m.Manufacturer,

m.ModelNumber,

m.SerialNumber

FROM

CIM.UnitaryComputerSystem u,

CIM.ComputerSystemPackage s,

ZENworks.SystemInfo m

WHERE

s.Antecedent=m.id$ AND s.Dependent=u.id$;

取回在「NOVELL_AUS」eDirectory 樹狀結構下註冊之保存工作站「SJOHN164_99_139_79」上安裝的所有 Microsoft 應用程式及其版本和 ID。查詢如下：

SELECT

m.Name,

m.Version,

im.ProductIdentifier

FROM

CIM.UnitaryComputerSystem u,

MW_DBA.InstalledSoftware im,

MW_DBA.Software m

WHERE

u.Name=’SJOHN164_99_139_79.Novell_AUS’ AND

(im.computerid=u.id$ and im.productid=m.productid)

AND m.Vendor LIKE ’Microsoft%’;

取回保存工作站「SJOHN164_99_139_79.NOVELL_AUS」的處理器資訊。查詢如下：

SELECT

	procr.DeviceID,

	role.EnumString,

	family.EnumString,

	procr.OtherFamilyDescription,

	upg.EnumString,

	procr.MaxClockSpeed,

	procr.CurrentClockSpeed,

	procr.Stepping

FROM

			  CIM.UnitaryComputerSystem ucs,

	CIM.ComputerSystemProcessor csp,

	  CIM.Processor procr,

	CIM.Role_en_US role,

	CIM.Family_en_US family,

	CIM.UpgradeMethod_en_US upg

WHERE

ucs.name=’SJOHN164_99_139_79.Novell_AUS’ AND

	csp.PartComponent=procr.id$ AND

	    ( procr.Role IS NOT NULL AND procr.Role=role.Enum ) OR

	    ( procr.Role IS NULL AND role.Enum=1000 )

AND

		procr.Family=family.Enum

AND

	    ( procr.UpgradeMethod IS NOT NULL AND procr.UpgradeMethod=upg.Enum ) OR

	    ( procr.UpgradeMethod IS NULL AND upg.Enum=1000 )

);

取回用於保存工作站「SJOHN164_99_139_79.NOVELL_AUS」之 UnitaryComputerSystem 的 ID。查詢如下：
```
SELECT
```
```
id$
```
```
FROM
```
```
CIM.UnitaryComputerSystem
```
```
WHERE
```
```
Name=’SJOHN164_99_139_79.Novell_AUS’;
```

找出資料庫中保存工作站的數目。查詢如下：

SELECT

count(u.id$)

FROM

CIM.UnitaryComputerSystem u,

CIM.InstalledSoftwareElement s,

ZENworks.InventoryScanner m

WHERE

m.id$=s.Software AND u.id$=s.System;

當您從查詢 (如查詢 5 所示) 中瞭解了特定保存工作站之 UnitaryComputerSystem 的 ID 後，可按以下所示修改查詢 4：

SELECT

	procr.DeviceID,

	role.EnumString,

	family.EnumString,

	procr.OtherFamilyDescription,

	upg.EnumString,

	procr.MaxClockSpeed,

	procr.CurrentClockSpeed,

	procr.Stepping

FROM

			CIM.UnitaryComputerSystem ucs,

	CIM.ComputerSystemProcessor csp,

	CIM.Processor procr,

	CIM.Role_en_US role,

	CIM.Family_en_US family,

	CIM.UpgradeMethod_en_US upg

WHERE

ucs.id$ = ?AND

	csp.PartComponent=procr.id$ AND

	    ( procr.Role IS NOT NULL AND procr.Role=role.Enum ) OR

	    ( procr.Role IS NULL AND role.Enum=1000 )

AND

		procr.Family=family.Enum

AND

	    ( procr.UpgradeMethod IS NOT NULL AND procr.UpgradeMethod=upg.Enum ) OR

	    ( procr.UpgradeMethod IS NULL AND upg.Enum=1000 )

);

使用指定保存工作站的 ID 取代 ? (查詢中 ucs.id$ 的值)。

列出資料庫中所有工作站的 IP 位址、IPX 位址和 MAC 位址。查詢如下：

SELECT

u.name,

ip.Address,

ipx.Address,

mac.MACAddress

FROM

CIM.UnitaryComputerSystem u,

CIM.HostedAccessPoint s1,

CIM.IPProtocolEndpoint ip,

CIM.HostedAccessPoint s2,

CIM.IPXProtocolEndpoint ipx,

CIM.HostedAccessPoint s3,

CIM.LANEndpoint mac

WHERE

(s1.Dependent=ip.id$ and s1.Antecedent=u.id$) AND

(s2.Dependent=ipx.id$ and s2.Antecedent=u.id$) AND

(s3.Dependent=mac.id$ and s3.Antecedent=u.id$);

取回指定保存工作站硬碟上的磁碟機名稱和其他內容。查詢如下：

SELECT

n.Name,

m.DeviceID,

n.FileSystemSize,

n.AvailableSpace,

n.FileSystemType,

m.VolumeSerialNumber,

m.caption as VolumeLabel

FROM

CIM.HostedFileSystem s,

CIM.LocalFileSystem n,

CIM.ResidesOnExtent r,

ZENworks.LogicalDiskDrive m

WHERE

(s.GroupComponent=? and s.PartComponent=n.id$) AND

(r.Dependent=n.id$ and r.Antecedent=m.id$);

取回資料庫中儲存的所有自訂屬性資訊。查詢如下：
```
SELECT * FROM ZENworks.CustomInformation;
```

取回與類別 CIM.UnitaryComputerSystem 關聯的所有自訂屬性資訊。查詢如下：

SELECT

FROM

ZENworks.CustomInformation

WHERE

extractClass(id) IN

(SELECT id FROM MW_DBA.t$Class WHERE
ClassName=’CIM.UnitaryComputerSystem’)

取回企業中所有的 Microsoft Office 安裝。查詢如下：

SELECT

		u.name,

		m.FriendlyName,

		im.InternalVersion,

		im.ProductIdentifier

FROM

		CIM.UnitaryComputerSystem u,

		MW_DBA.InstalledSoftware im,

		MW_DBA.Software m,

		MW_DBA.MSOffice mso

WHERE

		mso.id$=m.productid AND

		m.productid=im.productid AND

		im.computerid=u.id$;

取回企業中所有的 Internet Explorer 安裝。查詢如下：
```
SELECT
```
```
	u.Name,
```
```
m.Name,
```
```
m.Version,
```
```
im.InternalVersion,
```
```
im.ProductIdentifier
```
```
FROM
```
```
CIM.UnitaryComputerSystem u,
```
```
MW_DBA.InstalledSoftware im,
```
```
	MW_DBA.Software m,
```
```
MW_DBA.InternetExplorer ie
```
```
WHERE
```
```
ie.id$=m.productid AND
```
```
m.productid=im.productid AND
```
```
im.computerid=u.id$;
```
附註：除了與元件相關的表外，查詢 12 和 13 遵循幾乎相同的語法。可將類似的方法用於諸如 Windows Media Player、Outlook Express、Microsoft Word 和 Microsoft Excel 之類的元件。這些表的完整集合在綱要中提供。

取回企業中所有的防毒安裝。查詢如下：

SELECT

	u.Name,

m.Name,

m.Version,

	im.InternalVersion,

ivs.DefinitionVersion,

ivs.DefinitionDate

FROM

CIM.UnitaryComputerSystem u,

MW_DBA.InstalledSoftware im,

	MW_DBA.Software m,

MW_DBA.InstalledVirusScanner ivs

WHERE

ivs.pinstanceid=im.pinstanceid AND

m.productid=im.productid AND

im.computerid=u.id$;

取回保存工作站「SJOHN164_99_139_79.NOVELL_AUS」上安裝的所有應用程式以及與應用程式關聯的檔案之詳細資料。查詢如下：

SELECT

	u.Name,

m.Name,

m.Version,

	m.Category,

	zfile.company,

	zfile.productname,

	zfile.productversion,

	zfile.name,

	dir.path,

	zfile.fileversion,

	zfile."size",

	zfile.lastmodified,

	zfile.internalname,

	zfile.softwaredictionaryid

FROM

CIM.UnitaryComputerSystem u,

MW_DBA.InstalledSoftware iso,

	MW_DBA.Software m,

	MW_DBA.InstalledFile ifile,

	MW_DBA."file" zfile,

	MW_DBA.Directory dir

WHERE

u.Name=’SJOHN164_99_139_79.Novell_AUS’ AND

iso.computerid=u.id$ AND

iso.productid=m.productid AND

iso.pinstanceid=ifile.pinstanceid AND

	ifile.directoryid=dir.id AND

	ifile.fileid=zfile.id;

取回尚未與有效軟體建立關聯的保存工作站「SJOHN164_99_139_79.NOVELL_AUS」上的所有檔案。查詢如下：

SELECT

	u.Name,

	zfile.name,

	dir.path,

	zfile.fileversion,

	zfile."size",

	  zfile.lastmodified,

	zfile.internalname,

	zfile.productversion,

	zfile.company,

	zfile.productname

FROM

CIM.UnitaryComputerSystem u,

MW_DBA.InstalledFile ifile,

	MW_DBA."file" zfile,

	MW_DBA.Directory dir

WHERE

u.Name=’SJOHN164_99_139_79.Novell_AUS’ AND

			u.id$=ifile.computerid AND

	ifile.fileid=zfile.id AND

	ifile.directoryid=dir.id AND

	ifile.pinstanceid is null;

取回企業中每台保存機器上具有已知副檔名的檔案之磁碟使用詳細資料。查詢如下：

SELECT

				u.Name,

				du.Name,

				du.TotalDiskUsage

FROM

				CIM.UnitaryComputerSystem u,

				MW_DBA.DiskUsage du

WHERE

				u.id$=du.Computerid AND

				du.Name is not null;
